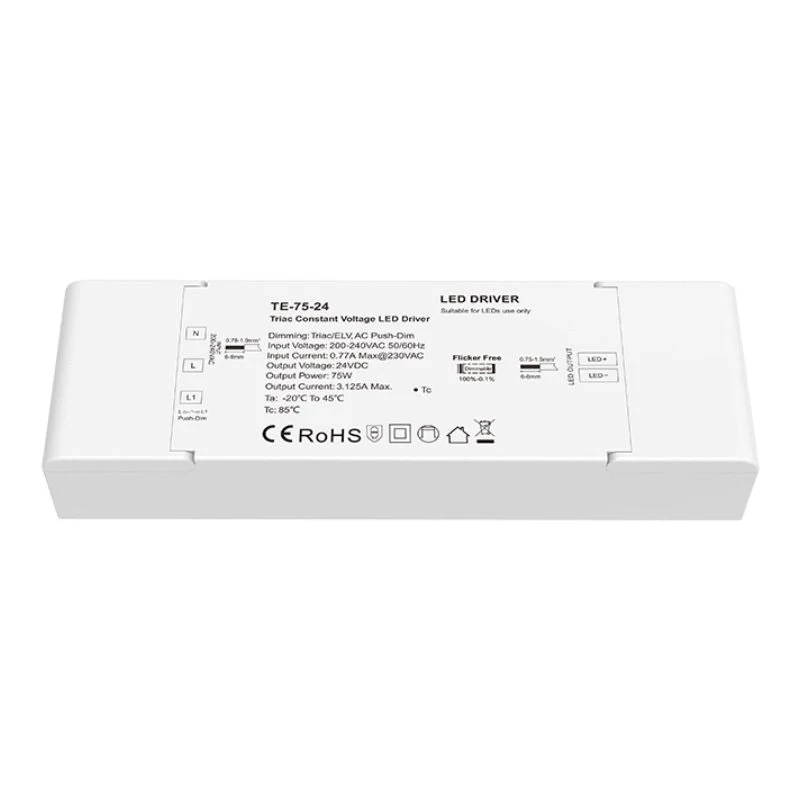

Transformateur LED 220V 24V 75W 3,125A TRIAC Dimmable / Push Dim

Transformateur LED 220V 24V 75W 3,125A TRIAC Dimmable / Push Dim

Le Transformateur LED 220V 24V 75W 3,125A TRIAC Dimmable / Push Dim est un Transformateur LED TRIAC dimmable 75W 24V avec Push-Dim, conçu pour un contrôle précis et fluide de vos installations LED. Garanti 5 ans (50 000h), certifié CE.

Détails techniques

• Type : Transformateur LED TRIAC dimmable 75W 24V avec Push-Dim
• Tension d'entrée : 200-240VAC
• Tension de sortie : 24VDC
• Courant de sortie : Max 3.125A
• Puissance : 75W
• Type de sortie : Tension constante 24VDC
• Type d'éclairage compatible : Monocouleur
• Fréquence PWM : 4000Hz
• Plage de variation : 0-100%
• Entrée Push-Dim : Oui (entrée Push-Dim AC intégrée)
• Rendement : 87%
• Facteur de puissance : >0.9
• Indice de protection : IP20 (intérieur)
• Température de fonctionnement : -20°C à +45°C
• Dimensions : 179 x 56 x 30 mm
• Certification : CE
• Garantie : 5 ans (50 000h)

Fonctionnalités

• Interface TRIAC/ELV + Push-Dim AC
• Compatible variateurs Front de montée et Front de descente
• Variation PWM numérique sans altérer l'IRC des LED
• Push-Dim : appui court on/off, appui long variation continue, mémoire de niveau
• Synchronisation multi-drivers via Push-Dim (jusqu'à 25 unités)
• Protections : surchauffe, surcharge, court-circuit (récupération auto)
• Boîtier plastique intégral
• Courbe de variation logarithmique (Gamma 1.6 — reproduit la perception naturelle de l'œil humain pour un dimming plus fluide dans les basses luminosités)

Installation & raccordement

Le TE-75-24 se raccorde côté primaire sur le réseau 200-240VAC (phase, neutre) et côté secondaire sur vos rubans ou barres LED en 24VDC. L'entrée Push-Dim (borne L1) accepte un interrupteur poussoir momentané standard pour piloter on/off et variation sans télécommande ni domotique. Si un variateur TRIAC mural est déjà en place (Legrand, Schneider, Lutron, etc.), le driver s'intercale directement en sortie.

• Couper l'alimentation avant toute intervention.
• Raccorder L et N sur les bornes INPUT, le ruban LED sur les bornes OUTPUT (+/-).
• Si Push-Dim : relier l'interrupteur poussoir entre L1 et L.
• Si variateur TRIAC : raccorder le variateur entre le réseau et l'entrée L du driver.

Où utiliser ce transformateur LED dimmable ?

Idéal pour piloter des rubans LED monocouleur en 24VDC dans les installations résidentielles et tertiaires : éclairage indirect de faux plafonds, sous-meubles de cuisine, vitrines, corniches, escaliers. Le Push-Dim permet une variation intuitive sans équipement supplémentaire, tandis que la compatibilité TRIAC s'intègre dans les installations existantes équipées de variateurs muraux.
